Energetická optimalizace osvětlení

Rekonstrukce osvětlení tělocvičny

Energetická bilance

Instalovaný výkon nový stav Pi = 2,0 kW
Instalovaný výkon původní stav Pi = 5,4 kW

Původní stav:

Z důvodu nevyhovující osvětlovací a elektrické soustavy nelze přistoupit k rekonstrukci a je navržena nová instalace. V původní instalaci bylo použito 21 ks světel, každé osazené 4ks zářivkovými trubicemi o výkonu 60W.

Při kompletní výměně zářivkových trubic byl příkon světelné soustavy 5,4 kW s průměrnou osvětleností pod 300lx.

Výsledky měření intenzity původní soustavy umělého osvětlení tělocvičny
lx	1m	1/4	střed	1/4	1m
1m	135	270	275	210	165
střed	185	280	275	280	190
1m	135	264	275	225	150

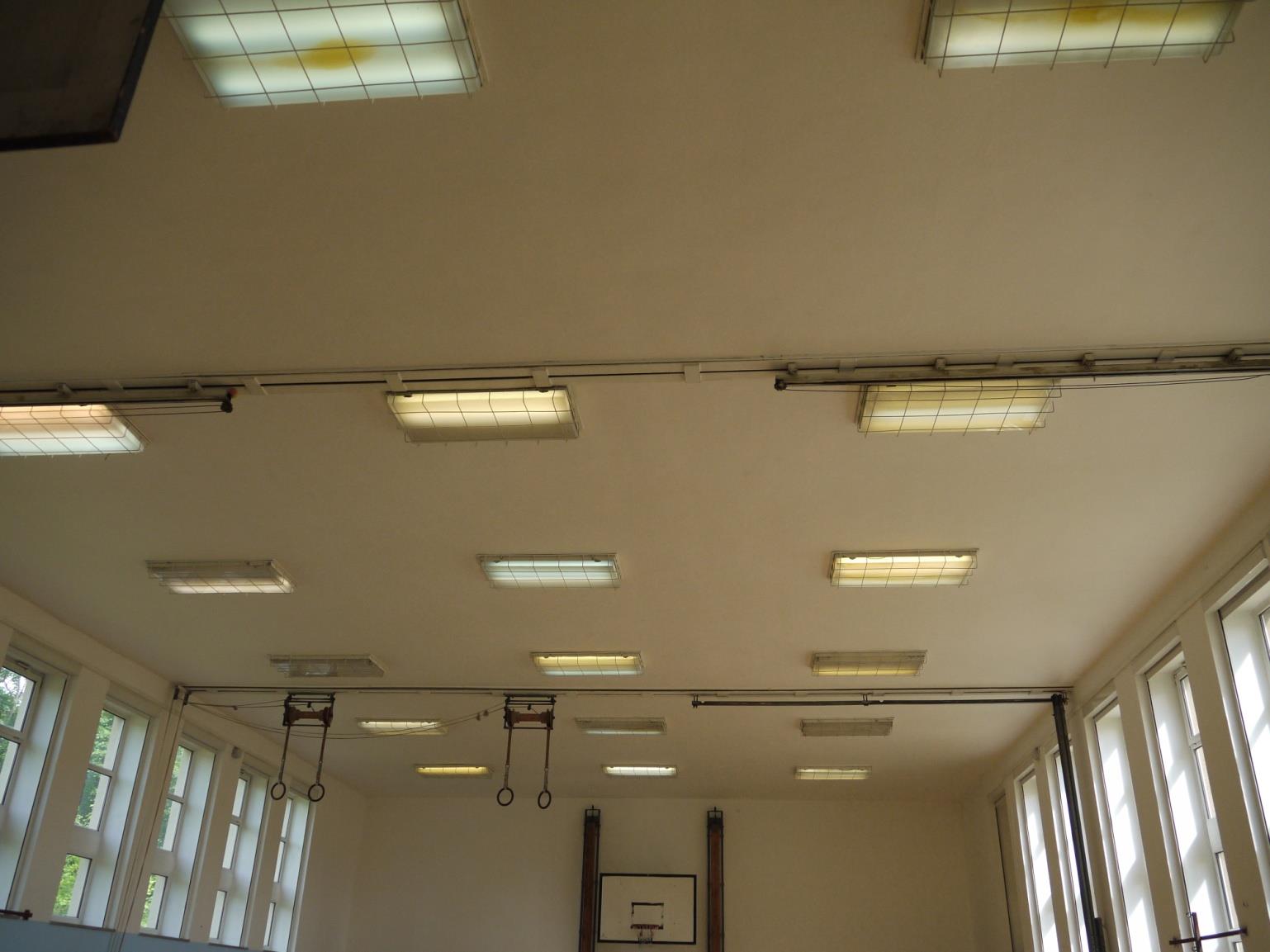

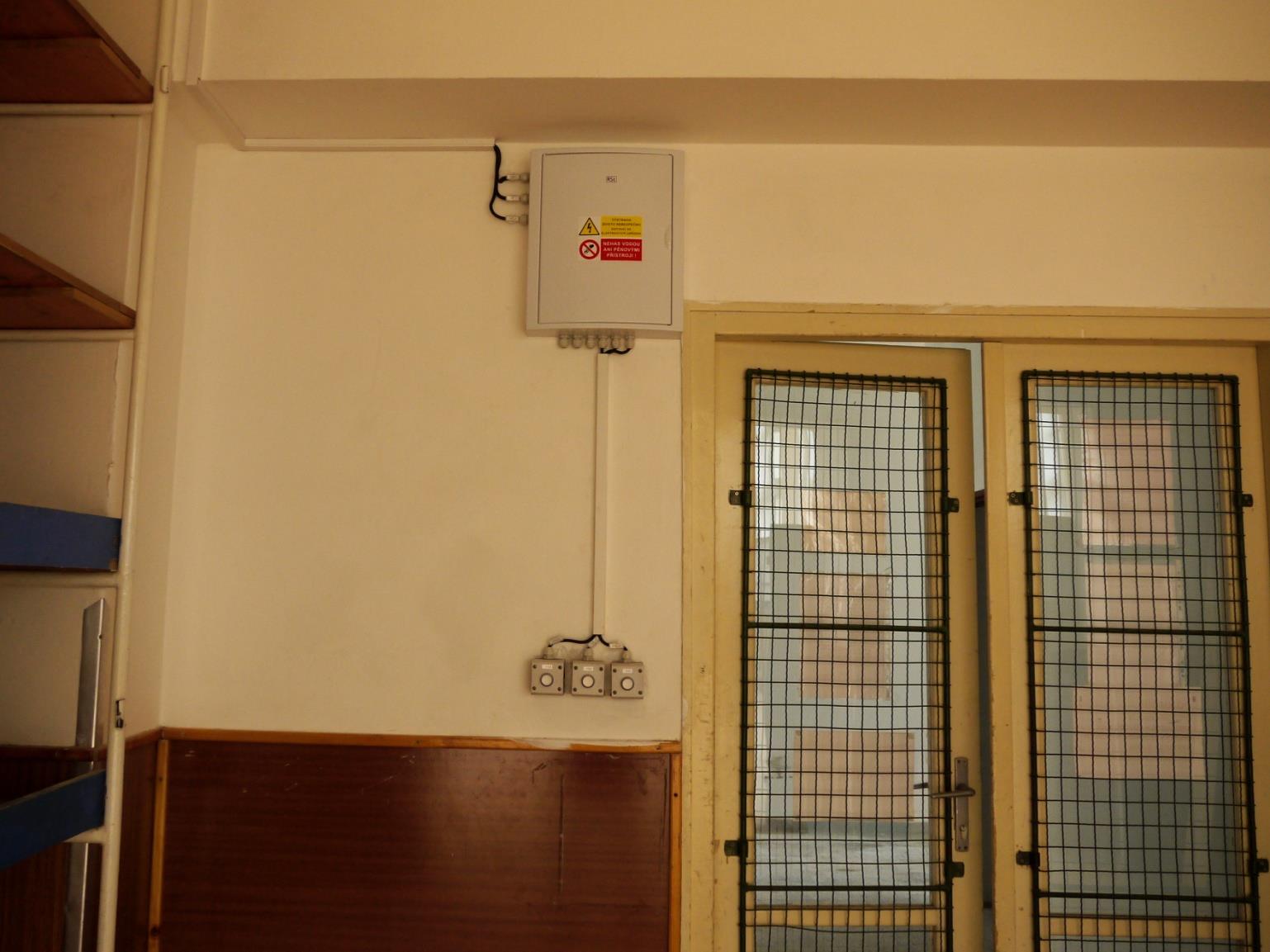

Foto původní stav

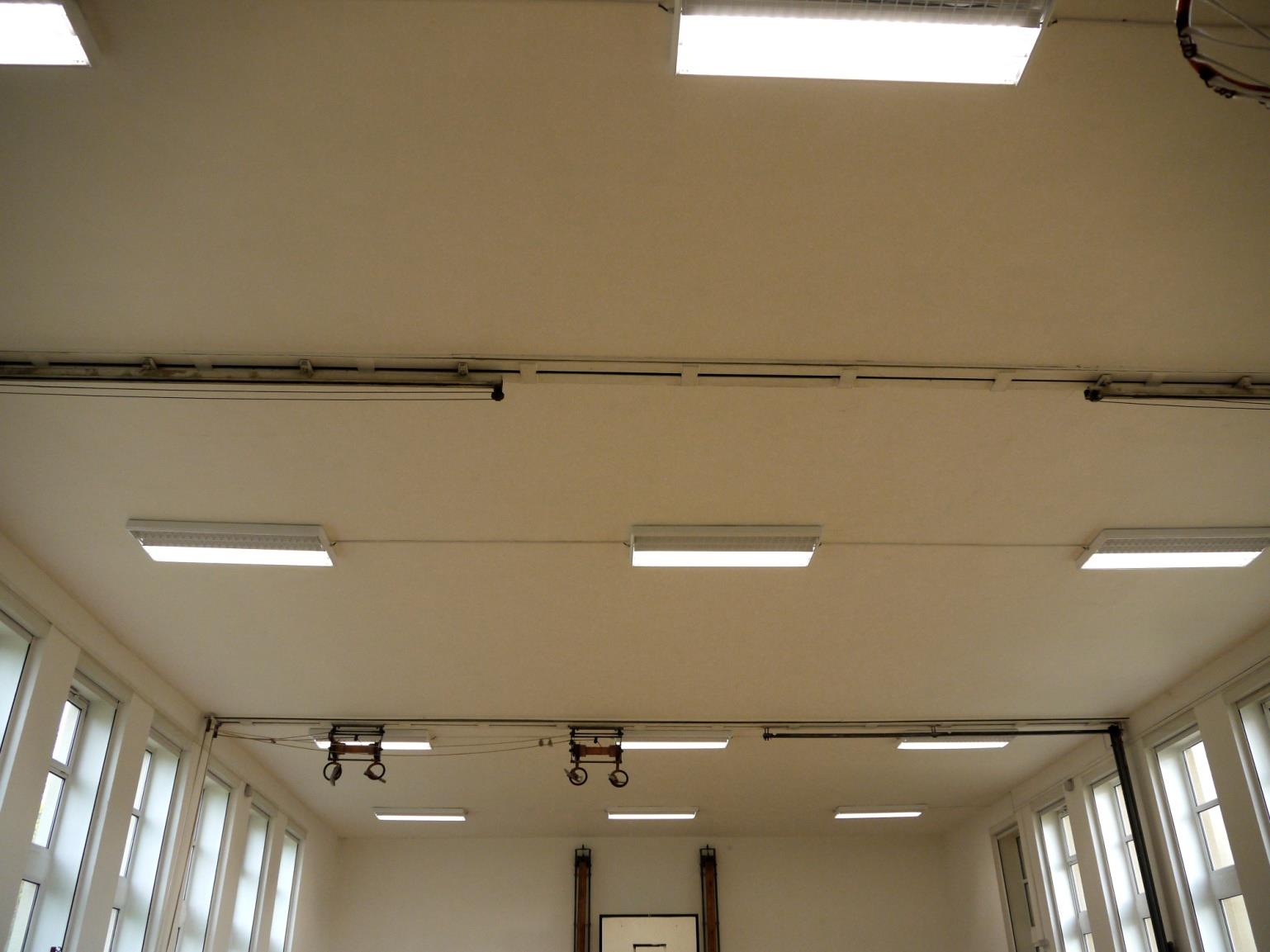

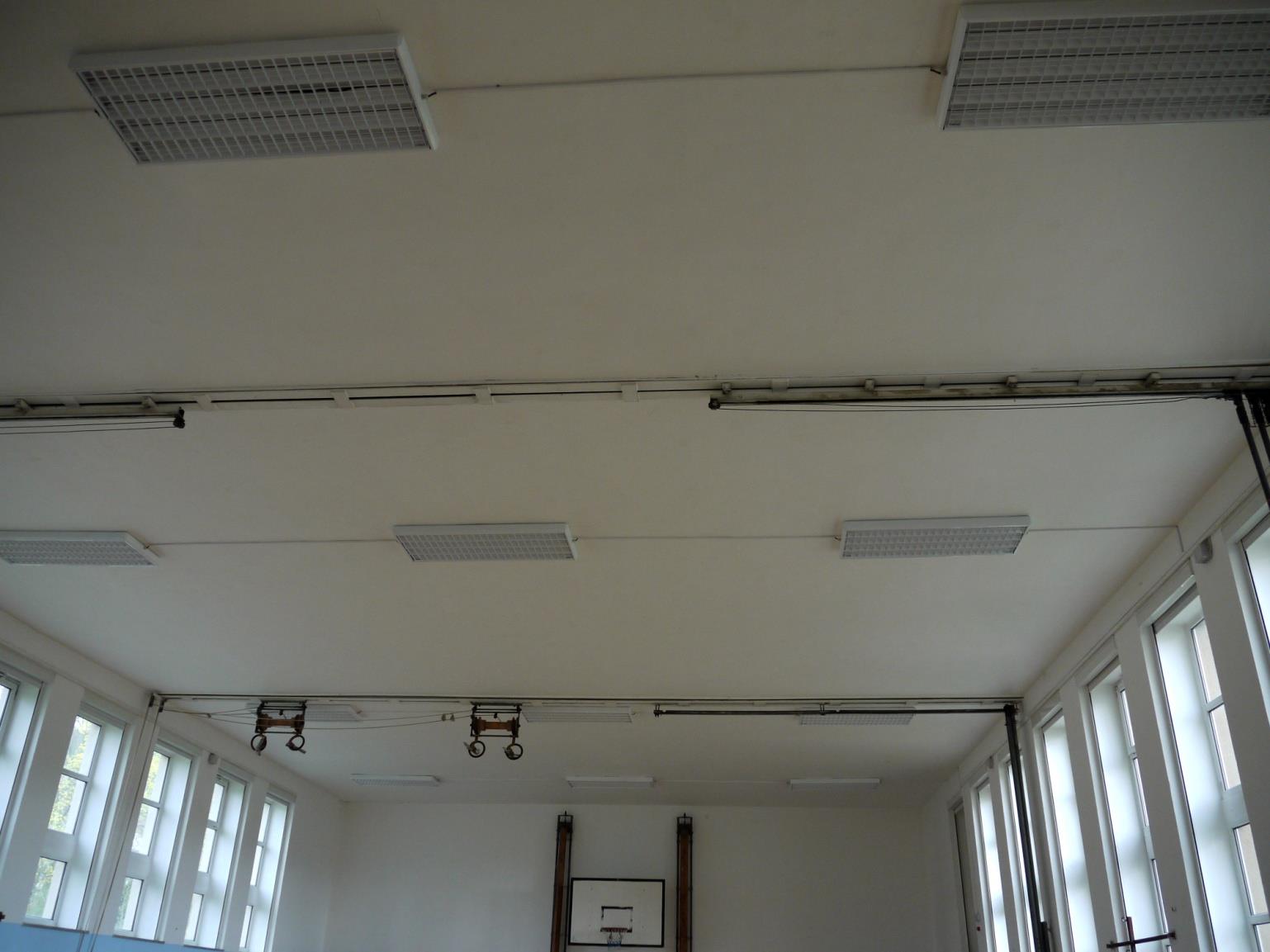

Nový stav

Návrh a výpočet umělého osvětlení je proveden podle normy ČSN (36 0450)EN 12464-1 osvětlení pracovních prostorů – vnitřní pracovní prostory.
Jsou navržena svítidla LED z důvodu malé světlé výšky tělocvičny, kde je většímu riziko lomu skla.
Je navrženo 12 svítidel ve čtyřech řadách (po třech).
Byly použity LED svítidla od firmy ELKOVO ČEPELÍK typ ZCLED2GSPORT4-165L840, každé o maximálním příkonu 165W.

Vypočtené parametry soustavy

Počet světel: 12 ks (4 řady po 3 svítidlech)
Udržovaná osvětlenost: 670 lx
Index oslnění UGR: 18,6
Index podání barev Ra: 80
Rovnoměrnost r: 0,76

Výpočet světlené soustavy byl proveden v programu Building Design.

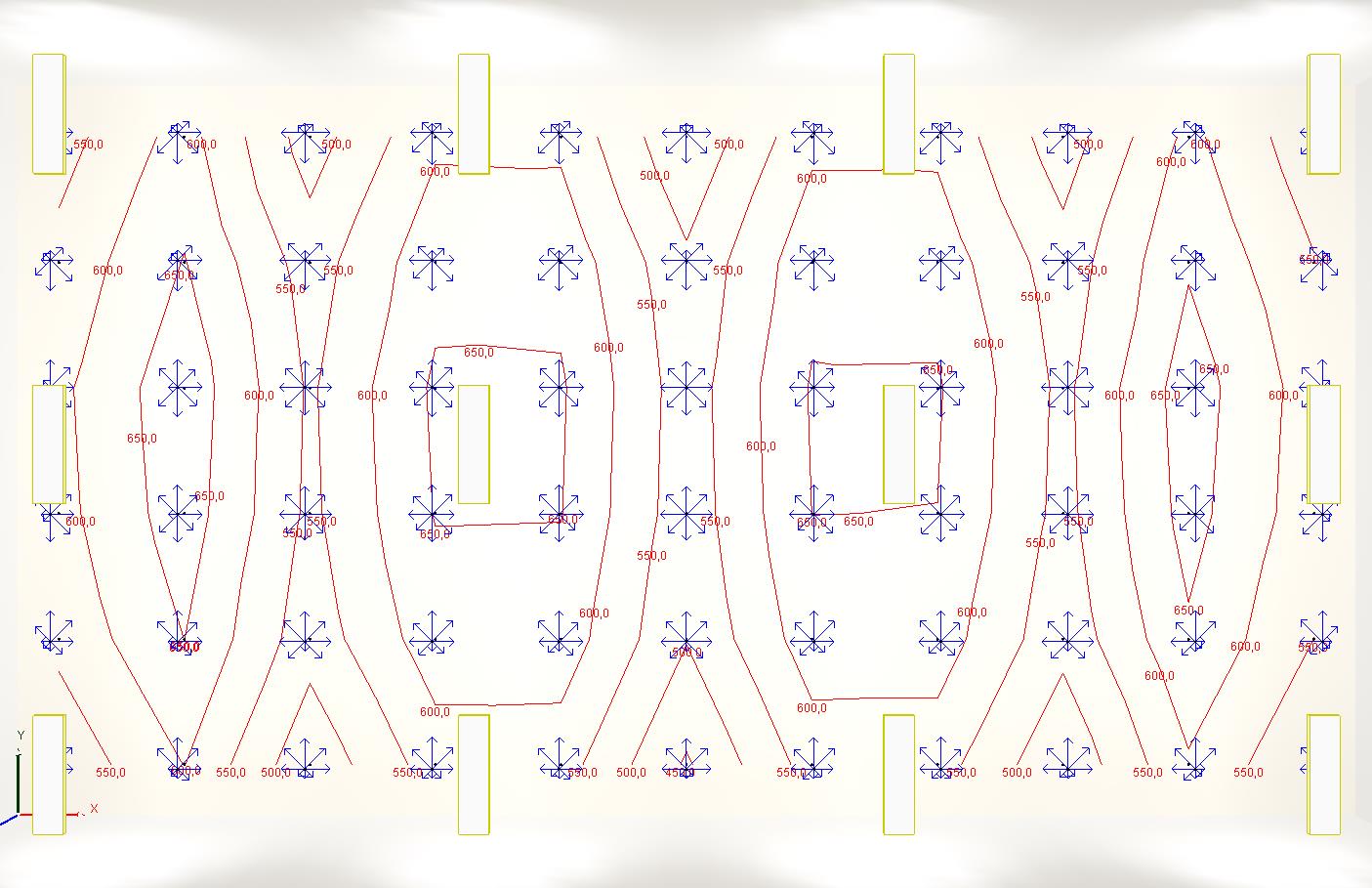

Grafický výstup výpočtu úrovně osvětlení na podlaze tělocvičny

Skutečné hodnoty intenzity osvětlení

Byla změřena skutečná intenzita umělého osvětlení nové světelné soustavy:

Výsledky měření intenzity nové soustavy umělého osvětlení tělocvičny
lx	1m	1/4	střed	1/4	1m
1m	720	820	760	800	670
střed	860	950	850	950	780
1m	740	770	690	800	650
